20240831 符号显示与缩放方法

在电子海图或地图应用中，对符号进行缩放（放大或缩小）是非常常见的操作。符号缩放的基本思想是根据比例因子调整符号的尺寸和位置，同时保持其相对于参考点的位置关系不变。以下是对符号进行缩放和绘制的一般步骤：

1. 定义缩放操作的基础

• 中心点（参考点）：通常是符号的中心或某个固定的锚点。所有的缩放操作都是相对于这个中心点进行的。
• 缩放因子：决定符号的放大或缩小倍数。例如，缩放因子为 2.0 表示放大两倍，缩放因子为 0.5 表示缩小一半。

2. 计算缩放后的坐标

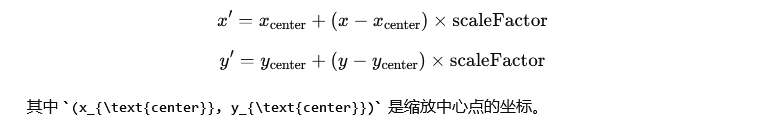

给定一个符号的初始坐标 (x, y) 和缩放因子 scaleFactor，新的坐标 (x', y') 可以通过以下公式计算：

3. 具体操作步骤

假设你有一个符号由多个坐标点组成，例如一个多边形符号，以下是对其进行缩放的步骤：

1. 确定中心点：
   • 如果符号的所有点已经以某个中心点为基准（例如，符号本身的中心或地图中的某个固定点），则直接使用该中心点作为缩放基准。
   • 否则，可能需要计算符号的中心点，通常可以通过符号所有点的平均值来确定。
2. 应用缩放因子：
   • 对于符号的每个点，计算缩放后的新坐标。
3. 绘制缩放后的符号：
   • 使用计算后的新坐标点绘制符号。
